Araeau CXM-6 COB LED Gwyn

SAFON GEN 1

Anfon ymchwiliad Sgwrs Nawr

Llwytho i lawr

Disgrifiad

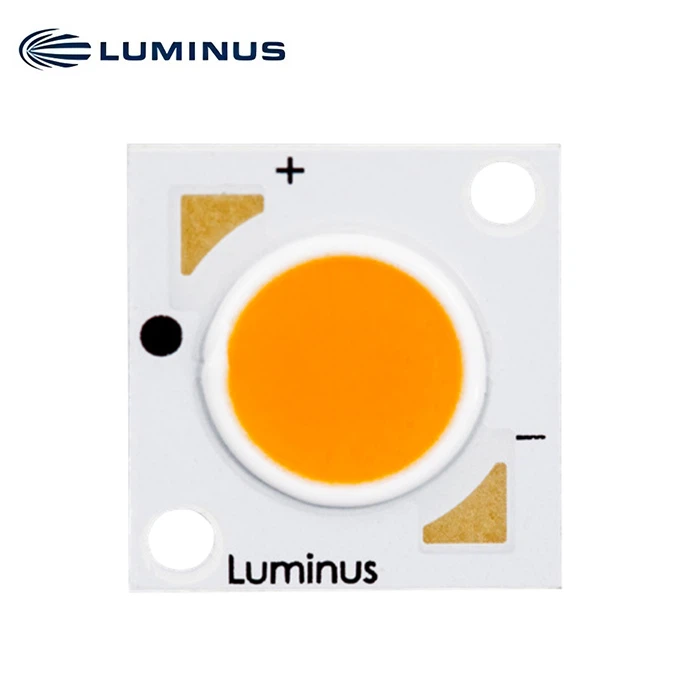

Araeau CXM-6 COB LED Gwyn

Mae cyfres LED Sglodion Luminus Luminus -ar-Board (COB) LED yn cynnig datrysiad dosbarth goleuo cyflawn sydd wedi'i gynllunio ar gyfer cymwysiadau goleuo perfformiad uchel. Mae'r dewis yn cwmpasu ystod lwmen eang o lai na 400lm i dros 10,000lm, pob tymheredd lliw mawr a gall ddarparu rendro lliw yn fwy na 97 yn 2700K a 3000K a R9 sy'n hafal i 95.

Nodweddion
• Allbwn lwmen uchel ac effeithiolrwydd nodweddiadol
• Dros 520 lm, 120 LPW @ 3000K, 25ºC
• Dros 570 lm, 131 LPW @ 5000K, 25ºC
• Cwblhau ystod CCT 2700K, 3000K, 3500K, 4000K, 5000K a 6500K
• 80 neu 90 CRI mun. hyd at 95 munud. mewn gwyn cynnes
• 3 cywirdeb binio lliw SDCM
• Unffurfiaeth allyriadau optegol ardderchog a lliw dros gysondeb ongl
• Sefydlogrwydd lliw tymor hir eithriadol
• Dargludedd thermol uwch ar gyfer taenu gwres unffurf
• Cyfeillgar i'r amgylchedd: RoHS a REACh cydymffurfio

Ceisiadau
• Sbotoleuadau/Goleuadau Trac
• Golau i lawr
• Lampau newydd
• Goleuadau Siop
• Goleuadau Lletygarwch
• Pensaernïol ac Arbenigedd

Lliw Tymheredd, CRI ac R9 Gwerthoedd

Lliw Tymheredd	XX Gwerth	CRI	R9
2700K, 3000K, 3500K, 4000K, 5000K, 6500K	80	>80	>0
2700K, 3000K, 3500K, 4000K, 5000K	90	>90	>50
2700K, 3000K	95	>95	>85

CXM-6, 36V Rhan Rhifau (Nodweddiadol)

Mae'r tablau canlynol yn disgrifio cynhyrchion â fflwcs nodweddiadol ac isafswm fflwcs wedi'i fesur ar 120mA ac wedi'i bennu ar Tj=85ºC. Mae'r gwerthoedd ar 25ºC yn cael eu cyfrifo a'u dangos ar gyfer cyfeirio yn unig. Mae'r holl gynnyrch yn cael ei fesur a'i nodi ar dymheredd o 85ºCjunction.

	Allbwn Fflwcs (lm)		Cyfeiriad	Lliw Rendro Mynegai	Rhan Archebu Rhif
CCT	Teip. (85ºC)	Minnau. (85ºC)	Teip. (cyfrifo) (25ºC)	CRI (min.)	3-cam MacAdam Elíps
2700K	440	420	490	80	CXM-6-27-80-36-AA00-F2-3
	340	325	380	90	CXM-6-27-90-36-AA00-F2-3
	325	310	360	95	CXM-6-27-95-36-AA00-F2-3
3000K	460	430	505	80	CXM-6-30-80-36-AA00-F2-3
	380	355	420	90	CXM-6-30-90-36-AA00-F2-3
	370	350	410	95	CXM-6-30-95-36-AA00-F2-3
3500K	485	460	540	80	CXM-6-35-80-36-AA00-F2-3
	420	400	470	90	CXM-6-35-90-36-AA00-F2-3
	410	390	450	95	CXM-6-35-95-36-AA00-F2-3
4000K	485	455	535	80	CXM-6-40-80-36-AA00-F2-3
	430	410	480	90	CXM-6-40-90-36-AA00-F2-3
	425	395	465	95	CXM-6-40-95-36-AA00-F2-3

	Allbwn Fflwcs (lm)		Cyfeiriad	Lliw Rendro Mynegai	Rhan Rhif
CCT	Teip. (85ºC)	Isafswm.. (85ºC)	Teip. (cyfrifo) (25ºC)	CRI (min.)	5-cam MacAdam Elíps	3-cam MacAdam Elíps
5000K	515	485	570	80	CXM-6-50-80-36-AA00-F2-5	CXM-6-50-80-36-AA00-F2-3
6500K	515	485	570	80	CXM-6-65-80-36-AA00-F2-5	CXM-6-65-80-36-AA00-F2-3

CXM-6, 18V Fflwcs Bin Rhan Rhifau

Mae'r tablau canlynol yn disgrifio cynhyrchion â fflwcs nodweddiadol ac isafswm fflwcs wedi'i fesur ar 240mA ac wedi'i bennu ar Tj=85ºC. Mae'r gwerthoedd ar 25ºC yn cael eu cyfrifo a'u dangos ar gyfer cyfeirio yn unig. Mae'r holl gynnyrch yn cael ei fesur a'i nodi ar dymheredd o 85ºCjunction.

	Allbwn Fflwcs (lm)		Cyfeiriad	Lliw Rendro Mynegai	Rhan Archebu Rhif
CCT	Max. (85ºC)	Isafswm.. (85ºC)	Max. (cyfrifo) (25ºC)	CRI (min.)	3-cam MacAdam Elíps
2700K	440	420	490	80	CXM-6-27-80-18-AA00-F2-3
	340	325	380	90	CXM-6-27-90-18-AA00-F2-3
	325	310	360	95	CXM-6-27-95-18-AA00-F2-3
3000K	460	430	505	80	CXM-6-30-80-18-AA00-F2-3
	380	355	420	90	CXM-6-30-90-18-AA00-F2-3
	370	350	410	95	CXM-6-30-95-18-AA00-F2-3
3500K	485	460	540	80	CXM-6-35-80-18-AA00-F2-3
3500K	420	400	470	90	CXM-6-35-90-18-AA00-F2-3
4000K	495	470	550	80	CXM-6-40-80-18-AA00-F2-3
4000K	430	410	480	90	CXM-6-40-90-18-AA00-F2-3

	Allbwn Fflwcs (lm)		Cyfeiriad	Lliw Rendro Mynegai	Rhan Rhif
CCT	Max. (85ºC)	Isafswm.. (85ºC)	Max. (cyfrifo) (25ºC)	CRI (min.)	5-cam MacAdam Elíps
5000K	515	485	570	80	CXM-6-50-80-18-AA00-F2-5
6500K	515	485	570	80	CXM-6-65-80-18-AA00-F2-5

CXM-6, 9V Fflwcs Bin Rhan Rhifau

Mae'r tablau canlynol yn disgrifio cynhyrchion â fflwcs nodweddiadol ac isafswm fflwcs wedi'i fesur ar 480mA ac wedi'i bennu ar Tj=85ºC. Mae'r gwerthoedd ar 25ºC yn cael eu cyfrifo a'u dangos ar gyfer cyfeirio yn unig. Mae'r holl gynnyrch yn cael ei fesur a'i nodi ar dymheredd o 85ºCjunction.

	Allbwn Fflwcs (lm)		Cyfeiriad	Lliw Rendro Mynegai	Rhan Archebu Rhif
CCT	Max. (85ºC)	Isafswm.. (85ºC)	Max. (cyfrifo) (25ºC)	CRI (min.)	3-cam MacAdam Elíps
2700K	440	420	490	80	CXM-6-27-80-9-AA00-F2-3
	340	325	380	90	CXM-6-27-90-9-AA00-F2-3
	325	310	360	95	CXM-6-27-95-9-AA00-F2-3
3000K	460	430	505	80	CXM-6-30-80-9-AA00-F2-3
	380	355	420	90	CXM-6-30-90-9-AA00-F2-3
	370	350	410	95	CXM-6-30-95-9-AA00-F2-3
3500K	485	460	540	80	CXM-6-35-80-9-AA00-F2-3
3500K	420	400	470	90	CXM-6-35-90-9-AA00-F2-3
4000K	495	470	550	80	CXM-6-40-80-9-AA00-F2-3
4000K	430	410	480	90	CXM-6-40-90-9-AA00-F2-3

	Allbwn Fflwcs (lm)		Cyfeiriad	Lliw Rendro Mynegai	Rhan Rhif
CCT	Max. (85ºC)	Isafswm.. (85ºC)	Max. (cyfrifo) (25ºC)	CRI (min.)	5-cam MacAdam Elíps
5000K	515	485	570	80	CXM-6-50-80-9-AA00-F2-5
6500K	515	485	570	80	CXM-6-65-80-9-AA00-F2-5

CXM-6 Gweithredu Characteristics1

Nodweddion Trydanol

Paramedr - 36V	Symbol	Isafswm	Nodweddiadol	Uchafswm	Uned
Ymlaen Cyfredol2	Os		120	240	mA
Foltedd Ymlaen3	Vf	33.5	35	37.5	V

Paramedr - 18V	Symbol	Isafswm	Nodweddiadol	Uchafswm	Uned
Ymlaen Cyfredol2	Os		240	480	mA
Foltedd Ymlaen3	Vf	16.5	17.5	19	V

Paramedr - 9V	Symbol	Isafswm	Nodweddiadol	Uchafswm	Uned
Ymlaen Cyfredol2	Os		480	960	mA
Foltedd Ymlaen3	Vf	8.4	8.8	9.4	V

Nodweddion Optegol a Thrydanol

Paramedr	Symbol	Isafswm	Nodweddiadol	Uchafswm	Uned
Grym			4.3	9	W
Tymheredd Achos Gweithredu4	T c			105	ºC
Diamedr Arwyneb Allyrru Golau	LES		6.3		mm
Gwrthiant Thermol (cyffordd-i-achos)	Θjc		2.33		ºC/W
Tymheredd Cyffordd	Tj			140	ºC
Gweld Ongl			120		Gradd
